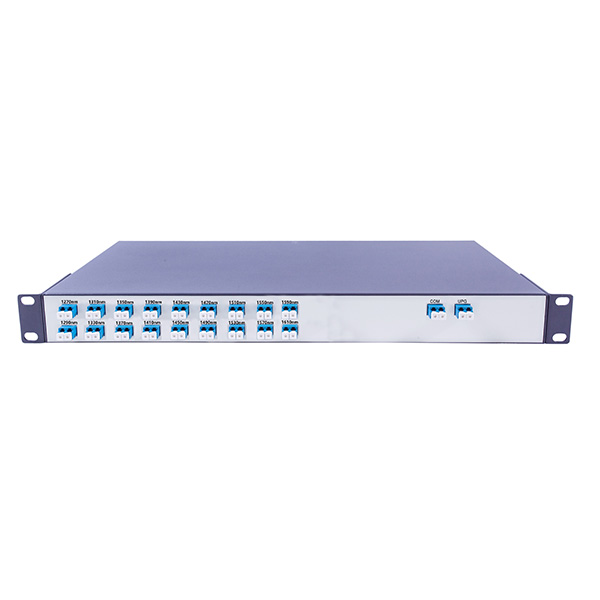

CWDM multiplexer/demultipeccher diluncurkan oleh Guangzhou singai Communications Co., Ltd. dirancang untuk ekonomis dan efisien multi-panjang gelombang aplikasi jaringan CWDM.CWDMMux demux didasarkan pada teknologi filter film tipis (TFF) dan beroperasi pada kisi ITU dengan jarak saluran 20nm.
Panjang gelombang CWDM berkisar dari 1270 hingga 1610 nm dan mendukung pada sebagian besar 18 saluran multipleks sinyal optik/demultipecting. Ini memiliki serangkaian keuntungan, seperti multi-jenis struktur kemasan, kehilangan penyisipan rendah, isolasi saluran tinggi, dan sebagainya.
Unduh PDF
Hubungi kami
Kehilangan penyisipan rendah (IL)
Isolasi saluran Tinggi
Stabilitas dan keandalan tinggi
Menyediakan 1 hingga 18 saluran dengan desain Ringkas
Sesuai dengan ITU-T G.694.2
Sesuai dengan standar Telcordia GR-1209-CORE-2001
Sesuai dengan standar Telcordia GR-1221-CORE-1999
Sesuai dengan RoHS-6 (tanpa timbal)
Area aplikasi
Sistem CWDM
Sistem CATV
Memaksimalkan fiber di aplikasi loop lokal
CWDM lapisan atas dengan sistem transmisi emping1310 nm
Menyediakan transmisi dua arah pada serat tunggal
Mendukung arsitektur add/drop linear (bus)
Mendukung arsitektur hub-and-spoke ring
ITU-T G.694.2 dan G.695
GR-1221 terbit 3 1209
6/6 sesuai RoHS
Item | CWDM MUX/DEMUX | ||||||
Nomor Saluran | 1 | 2 | 4 | 8 | 16 | 18 | |
Panjang gelombang operasi (nm) | 1260-1620 | ||||||
Panjang gelombang Tengah (nm) | Kisi ITU-T | ||||||
Jarak saluran (nm) | 20 | ||||||
Saluran insertion loss (dB) | ≤ 0.8 | ≤ 1.2 | ≤ 1.8 | ≤ 2.6 | ≤ 4.5 | ≤ 5.0 | |
Bandwidth saluran (dB) | ITU ± 6.5 | ||||||
Kaus kaki (dB) | ≤ 0.5 | ||||||
Isolasi Saluran Berdekatan (dB) | ≥ 30 | ||||||
Isolasi saluran yang tidak berdekatan (dB) | ≥ 40 | ||||||
Pengembalian kerugian (dB) | ≥ 50 | ||||||
Directivity (dB) | ≥ 55 | ||||||
Polarisasi tergantung kehilangan (dB) | ≤ 0.2 | ||||||
Mode dispersi polarisasi (ps) | ≤ 0.2 | ||||||
Power Handling (dB) | ≤ 500 | ||||||
Suhu pengoperasian (°C) | 0 ~ 70 | ||||||
Suhu penyimpanan (°C) | -40 ~ 85 | ||||||
Jenis Paket | Tabung baja, kotak ABS, kotak standar LGX, rak standar 1U 19 inci | ||||||
