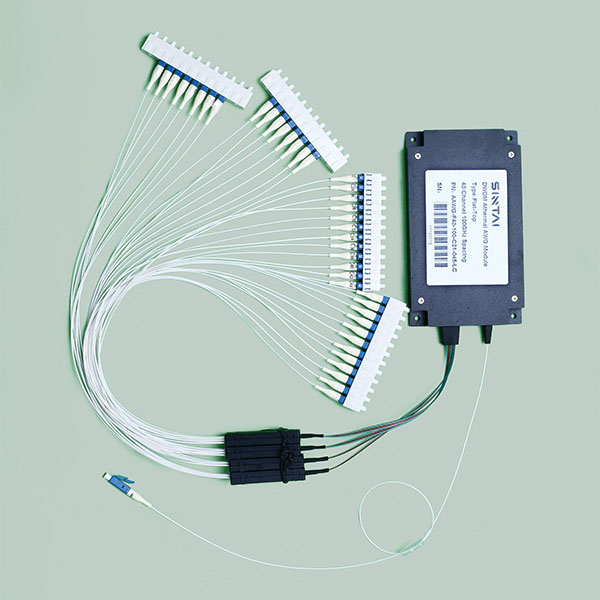

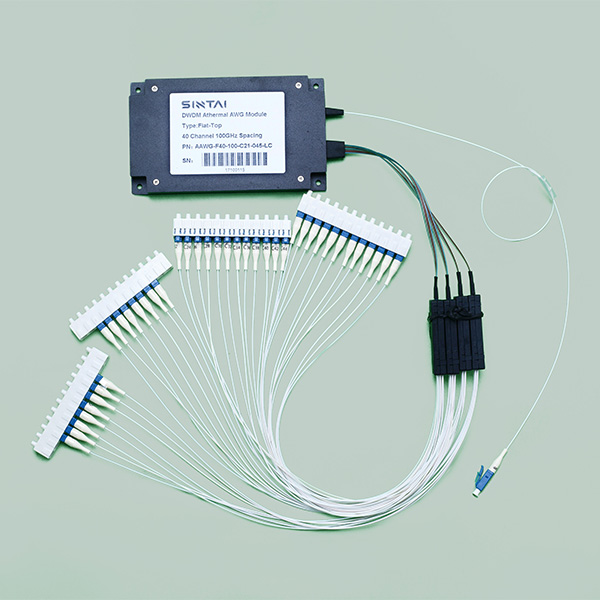

Modul kisi petunjuk gelombang Array athermal (AWG) dari santai didasarkan pada teknologi kisi panduan gelombang pada substrat silikon dan mengadopsi desain paket bebas termal yang unik, yang merupakan solusi DWDM pasif sepenuhnya tanpa daya, perangkat lunak, atau kontrol suhu.
Kopling saluran akurat, kehilangan penyisipan rendah, isolasi saluran tinggi, dan stabilitas tinggi dapat dicapai. Setiap modul memiliki fungsi multiplexing dan de-multiplexing dan merupakan salah satu perangkat terpenting dalam sistem DWDM.
Unduh PDF
Hubungi kami
Kehilangan sisipan rendah
Isolasi saluran Tinggi
Stabilitas dan keandalan tinggi
Polarisasi rendah bergantung pada kehilangan
Nomor Multi Saluran
Parameter | Unit | Karakteristik | |
Gauss | Bagian atas datar | ||
ITU | GHz | ± 12.5 | |
Penjarak Saluran | Nm | 0,8 nm(100GHz) | |
Nomor Saluran | 40. 48 atau pelanggan tertentu | ||
Akurasi panjang gelombang | Nm | ≤ 0.05 | |
Kehilangan sisipan Saluran | DB | ≤ 5.0 | ≤ 5.5 |
-Bandwidth 1dB | Nm | ≤ 0.2 | ≤ 0.34 |
-Bandwidth 3dB | Nm | ≤ 0.4 | ≤ 0.51 |
Isolasi saluran yang berdekatan | DB | ≥ 25 | |
Isolasi saluran yang tidak berdekatan | DB | ≥ 30 | |
Isolasi Total | DB | ≥ 22 | ≥ 23 |
Riak saluran | DB | ≤ 1.5 | |
Pengembalian kerugian | DB | ≥ 45 | |
Directivity | DB | ≥ 50 | |
PDL | DB | ≤ 0.5 | |
PMD | Ps | ≤ 0.5 | |
Penanganan daya | MW | ≤ 300 | |
Suhu pengoperasian | °C | -10 ~ 70 | |
Suhu penyimpanan | °C | -40 ~ 85 | |
Jenis serat | - | Corning SMF-28e Ultra | |
Ukuran paket | Mm | 120x70x12 | |
