Fungsi utama subsistem amplifikasi optik EDFA yang diluncurkan oleh Guangzhou singai Co., Ltd adalah untuk kompensasi daya optik sinyal dalam Tautan transmisi, yang akhirnya dapat memperpanjang jarak transmisi sinyal optik.
Dapat dibagi menjadi BA, LA, dan PA berdasarkan adegan aplikasi. BA biasanya digunakan pada ujung transmisi untuk meningkatkan daya optik output sistem. LA biasanya digunakan di bagian repeater untuk kompensasi kehilangan daya jalur. PA biasanya digunakan pada ujung penerima sistem untuk meningkatkan input daya optik.
EDFA dapat memperkuat semua input sinyal optik dengan menggunakan serat erbium-doped sebagai mendapatkan medium dan menggunakan pompa laser 980nm atau 1480nm sebagai sumber pompa dengan satu tahap atau dua tahap penguat. Ini adalah salah satu bagian yang paling diperlukan dan penting dari sistem DWDM, sistem transmisi berkecepatan tinggi, dan jaringan optik di masa depan.
Unduh PDF
Hubungi kami
Penguat sinyal terpadu, c-band 48-wave/96-wave DWDM mendukung
Kontrol tangkapan otomatis (AGC)
Penambah kebisingan datar dan indeks kecil
Mendukung VOA bawaan
Mendukung SNMP, Web dan manajemen jaringan antarmuka grafis lainnya
Mendukung AC 220V/110V dan opsi catu daya DC-48V, perlindungan input daya 1 + 1

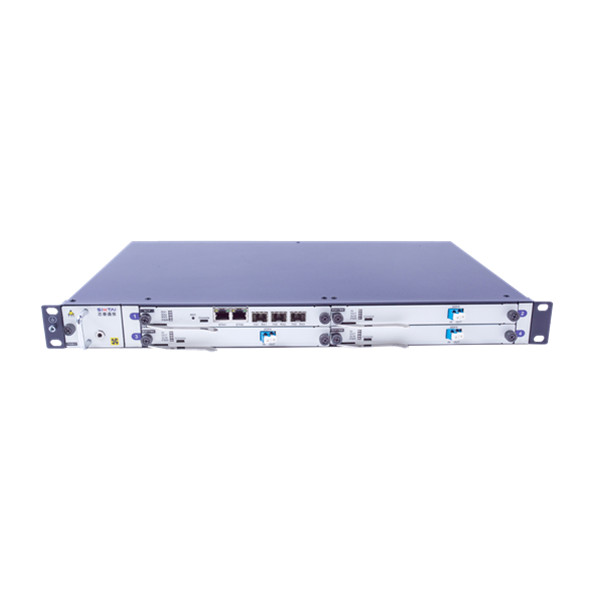

Desain plug-in 1U dengan konfigurasi kapasitas fleksibel
Instalasi konfigurasi bebas, perangkat plug-and-play
Parameter | Deskripsi | Remark | ||
Rentang panjang gelombang operasi | Konvensional: 1529nm ~ 1561nm Diperpanjang: 1528nm ~ 1568NM | |||
Tipe EDFA | BA | LA | PA | |
Daya optik input Minimum (konvensional) | -26dBm | -34dBm | -39dBm | |
Daya optik keluaran padat (konvensional) | + 20dBm | + 20dBm | + 20dBm | Kustomisasi hingga + 22dBm |
Nilai pendapatan (konvensional) | 17dB | 25dB | 30dB | Custom |
Tangkapan kecantikan | ≤ 1,5 DB | |||
Koefisien kebisingan | ≤ 5.5 dB | |||
Rentang suhu pengoperasian | -10 ℃ ~ 60 ℃ | |||
Rentang kelembaban pengoperasian | 5% untuk 95% non-kondensasi | |||
Suhu penyimpanan | -40 ℃ ~ 85 ℃ | |||
Ukuran perangkat | 1U: 44mm (T) x 442mm (L) x 280mm (D) | |||
Manajemen Jaringan | Mendukung SNMP, Web dan manajemen jaringan antarmuka grafis lainnya | Konfigurasi opsional | ||
Keahlian | VOA bawaan | Konfigurasi opsional | ||
Antarmuka optik | Tipe LC/UPC | |||
Metode catu daya | AC: 90 ~ 260V atau DC: -36 ~ -72 V (cadangan input daya 1 + 1) | |||
Konsumsi daya umum | Seluruh mesin penuh <50W | |||
Pembuangan panas | Kipas pendingin | |||
