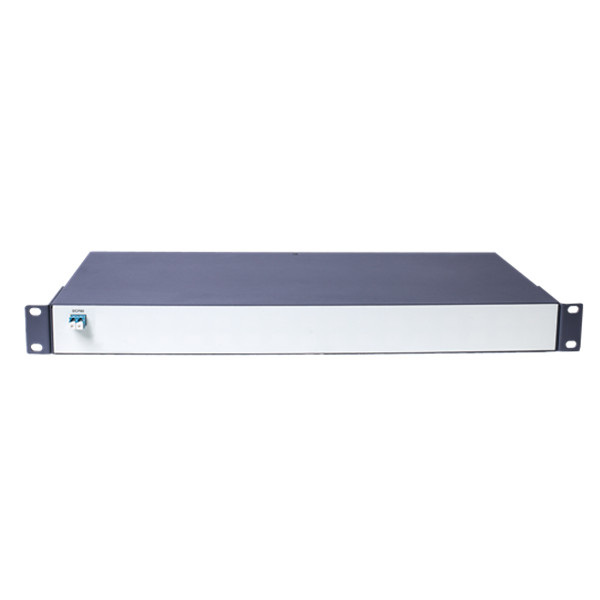

Modul kompensasi dispersi tersedia untuk nilai dispersi apa pun dari 10km hingga 140km kompensasi jarak untuk laju data transparan antara 10Mbps dan 40Gbps, dengan DCF80A ini untuk dispersi hingga 80 km. Mereka dapat digunakan baik untuk sistem komunikasi serat optik DWDM saluran tunggal dan multi-channel dan biasanya terhubung ke Amplifier optik.
Modul kompensasi dispersi Sintai (DCF) adalah Modul pasif murni yang didasarkan pada serat kompensasi kemiringan dalam konfigurasi dudukan slot tunggal 19 inci. TheSerat DCMDigunakan pada node komunikasi optik untuk menyeimbangkan, memberikan dispersi residu yang dioptimalkan untuk serat mode tunggal standar (G.652) dalam sistem transmisi optik c-band.
Unduh PDF
Hubungi kami
Panjang kompensasi dispersi 80km
Komponen pasif murni mendukung keandalan tinggi
Serat optik G.652 mode tunggal kompensasi standar
Kompatibel dengan saluran optik c-band DWDM
Protokol transparan mulai dari 10 Mbps hingga 40 Gbps
Operasi dengan amplifier booster atau amplifier untuk mendapatkan karakter yang sangat baik
Desain dudukan rak tunggal 1U 19"
Kehilangan penyisipan ujung ke ujung rendah
Suhu operasional: -5 °C ~ 55 °C
Suhu penyimpanan: -40 °C ~ 85 °C
CE sesuai ROHS
Memberikan kompensasi dispersi untuk aplikasi jangkauan yang diperpanjang
Menyediakan pra-kompensasi
Menyediakan kompensasi dispersi multi-saluran atau Tunggal
Item | Perimeter | |||||
Setara G.652 kompensasi panjang | 20Km | 40Km | 60Km | 80Km | 100Km | 120Km |
Dispersi panjang gelombang 1545nm (ps/nm) | -340 ± 20 | -670 ± 30 | -1000 ± 40 | -1340 ± 50 | -1670 ± 60 | -2040 ± 60 |
Kemiringan dispersi relatif 1545nm (nm-1) | 0.004 ± 20% | |||||
Insertion loss (dB) | ≤ 3.5 | ≤ 5.0 | ≤ 6.8 | ≤ 8.7 | ≤ 10.7 | ≤ 12.9 |
Mode dispersi polarisasi (ps) | ≤ 0.5 | ≤ 0.8 | ≤ 1.0 | ≤ 1.2 | ≤ 1.3 | ≤ 1.4 |
Polarisasi bergantung kehilangan | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 |
Refleksi optik (dB) | -27 | |||||
Daya input maksimum yang diizinkan (dBm) | + 23 | |||||
Rentang suhu kerja | -5 °C ~ 70 °C | |||||
Rentang suhu penyimpanan | -40 °C ~ 85 °C | |||||
Pengujian keandalan/lingkungan | Sesuai dengan GR-2854 Telcordia dan GR1221standard | |||||
Tipe Antarmuka | LC/PC atau disesuaikan | |||||
Kemasan | Sasis dapat dicolokkan: 1U, (D)220mm ×(W)442mm ×(H)44mm Rak: 1U, (D)220mm ×(W)442mm × (T) 44mm | |||||
