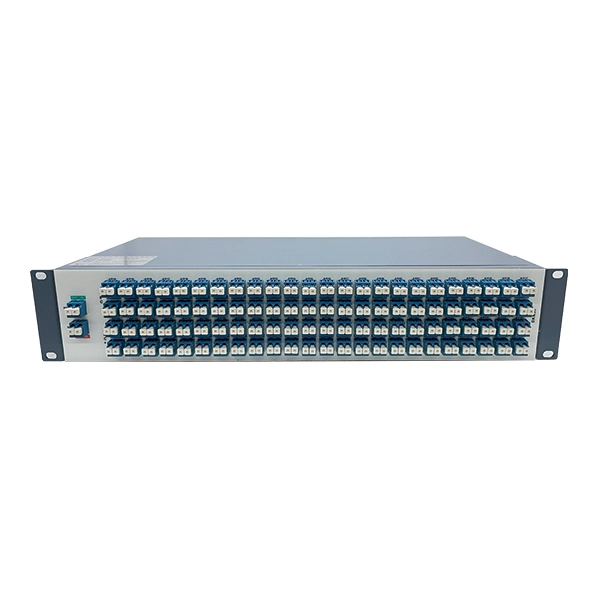

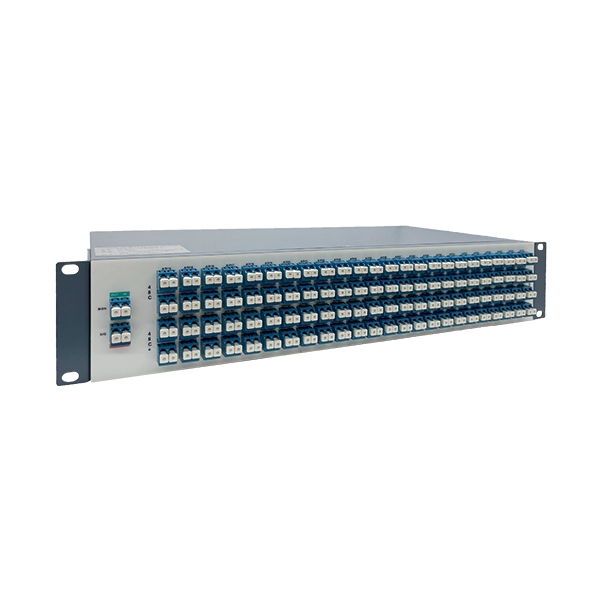

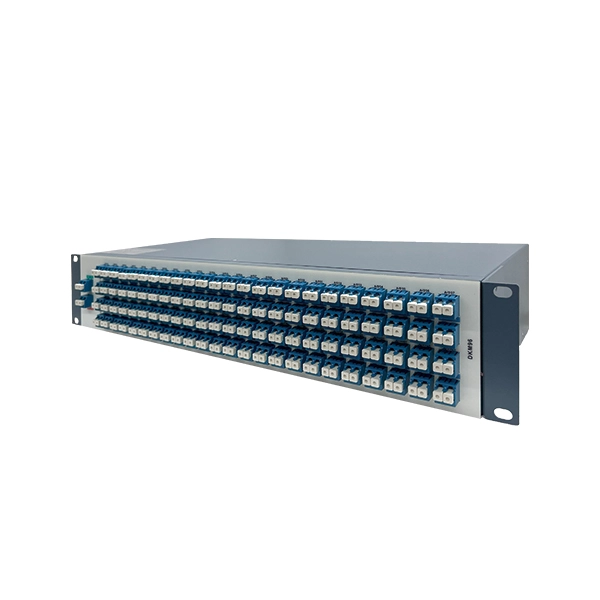

Rak MuxDemux pasif 96 kanal (MUX96) diluncurkan oleh komunikasi tali terutama digunakan dalam sistem divisi panjang gelombang DWDM untuk menyelesaikan fungsi multiplexing atau demultiplexing 96 panjang gelombang optik dalam rentang c-band. Dapat multiplex panjang optikal yang berbeda untuk satu serat optik atau terpisah beberapa saluran optik multiplexed dalam serat optik yang sama dengan panjang gelombang. Berdasarkan teknologi kisi pemandu gelombang pada substrat silikon, yang mengadopsi desain kemasan bebas panas yang unik, yang dapat mencapai kopling saluran akurat, kehilangan penyisipan rendah, isolasi saluran tinggi, dan stabilitas tinggi. Sangat cocok untuk sistem DWDM kapasitas tinggi 96 gelombang.
Unduh PDF
Hubungi kami
Cocok untuk multiplexing dan demultiplexy 96 saluran sinyal optik DWDM dalam c-band
Rak MuxDemux pasif 96CH (MUX96) | |

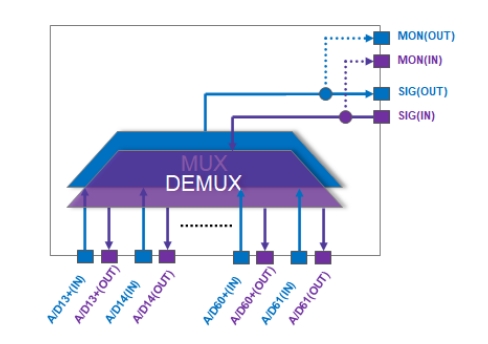

Fungsi | Mendukung multipleksing dan demultiplecing 96 DWDM sinyal optik dalam c-band |
Ukuran (HxWxD) | 2U: 88mm (tinggi) × 442mm (lebar) × 220mm (kedalaman) |
Tipe spektral | Tipe Flat-top |
Frekuensi ITU passband | ± 6.25GHz |
Penjarak Saluran | 0,4 nm (50GHz) |
Nomor Saluran | 96 |
Akurasi panjang gelombang | ≤ 0.04nm |
Kehilangan sisipan Saluran | ≤ 6.5 dB |
Penyisipan kehilangan panggul | ≤ 1,5 DB |
Bandwidth 1dB | ≥ 0,18 NM |
Bandwidth 3dB | ≥ 0,28 NM |
Bandwidth 20dB | ≤ 0.7NM |
Isolasi saluran yang berdekatan | ≥ 25dB |
Isolasi saluran yang tidak berdekatan | ≥ 25dB |
Total crosstalk | ≥ 20dB |
Pengembalian kerugian | ≥ 40dB |
Polarisasi bergantung kehilangan | ≤ 0,5 DB |
Mode dispersi polarisasi | ≤ 1.0ps |
Dispersi | ± 35ps |
Suhu kerja | -5 ~ + 65 °C |
Suhu penyimpanan | -40 ~ + 85 °C |
MON rasio pembagian port | 21dB (rasio pembagian 1%) |

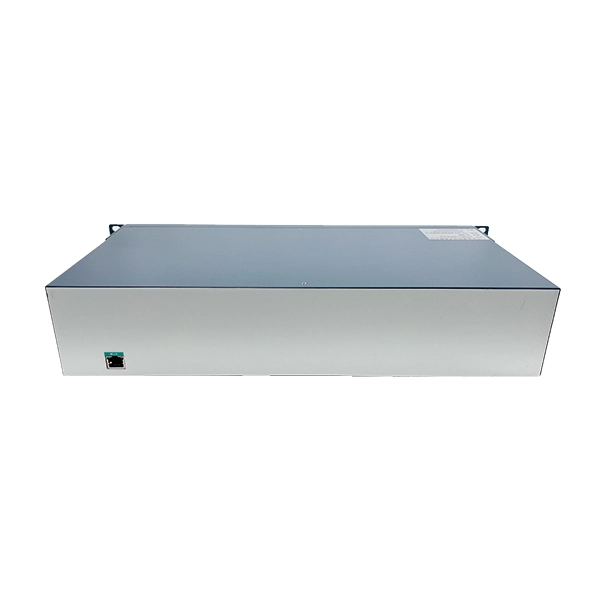

Manajemen | Menyediakan antarmuka manajemen yang RJ-45 untuk terhubung dengan kartu antarmuka belakang peralatan OTNS8600-DCI8, baca SN / model / PN dan informasi peralatan lain melalui sistem manajemen jaringan, dan melaporkan status aktif/nonaktif secara bersamaan, dengan kemampuan manajemen sumber daya Berlian |
