Dispersi adalah salah satu properti transmisi dari serat optik, dan sinyal Nadi optik akan diperluas tepat waktu setelah transmisi di serat optik untuk jarak jauh, yang menghasilkan interferensi inter-simbol, sehingga meningkatkan tingkat kesalahan dan memengaruhi kualitas komunikasi. Modul kompensasi dispersi yang tuner (TDCM) dibuat untuk menyelesaikan masalah ini.
Dispersi warna adalah faktor penting dalam kinerja sistem komunikasi serat optik. Merupakan topik dan karakteristik kinerja yang penting untuk dipahami dan menyumbang saat beroperasi dan/atau merancang peralatan TDCM untuk jaringan berbasis serat.
Dengan perbedaan warna spektrum cahaya bepergian pada kecepatan yang berbeda karena perbedaan dalam indeks bias, pada gambar di atas lampu merah bepergian lebih cepat dari biru, karena indeks yang lebih rendah. Terlalu jarak, merah dan biru akan dipisahkan lebih jauh, sehingga sinyal akan diperbesar.
Lebih dari jarak yang lebih panjang, "dispersi kecil ini" akhirnya menambah hingga derajat bahwa ujung penerima tidak dapat membedakan antara dua sinyal berturut-turut karena denyut mulai untuk tumpang tindih. Jika tidak dikelola, Hal ini dapat menyebabkan kesulitan serius dalam sistem komunikasi jaringan, terutama pada aplikasi laju bit yang cepat.
TDCM (modul kompensasi dispersi yang dapat disetel) adalah metode menggunakan penyaringan elektronik untuk kompensasi dispersi dalam Tautan komunikasi optik. Sangat cocok untuk sistem transportasi WDM berkecepatan tinggi, jarak jauh. Dapat disertakan dalam saluran komunikasi untuk kompensasi degradasi sinyal yang disebabkan oleh medium dan memiliki kemampuan untuk menyesuaikan nilai kompensasi dispersi sesuai dengan karakteristik serat optik, yang dapat transportasi sinyal dalam jarak jauh dalam cara yang baik.

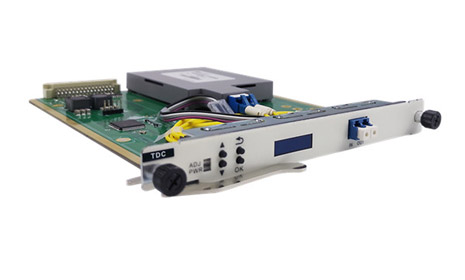

Santai TDCM adalah kompensasi yang berguna, terintegrasi penuh yang menyediakan kontrol dinamis akurat dispersi warna untuk berbagai aplikasi. Instrumen TDCM kami dilengkapi dengan teknologi fiber-bragg kisi (FBG), yang memiliki rentang dispersi luas dan bandwidth operasional. Tersedia dalam tipe kartu dan versi rackmount. Antarmuka perangkat lunak kontrol dan tombol perangkat keras memungkinkan integrasi mudah dan waktu pengaturan minimal untuk konfigurasi eksperimental. Santai TDCM memiliki keunggulan sebagai berikut:
• Dapat disesuaikan
• Penyetelan dispersi ± 1200ps/nm
• Transmisi datar
• Operasi kisi ITU tidak berwarna multi-saluran
• Latensi rendah
• Kehilangan penyisipan rendah, daya penyetelan, dan konsentrasi polarisasi
• Pencocokan kemiringan G.652
• Berbagai saluran
• Rentang kompensasi dispersi luas
• Transparan dan tidak mengubah sinyal optik.
• Struktur sederhana
• Perawatan praktis
• Aman dan andal
Dalam komunikasi serat optik, modul kompensasi dispersi (DCM) (juga disebut unit kompensasi dispersi, DCU) dapat digunakan untuk kompensasi dispersi kromatik, misalnya, rentang panjang serat transmisi. Modul kompensasi dispersi sering ditempatkan di antara dua penguat serat.
Salah satu cara untuk mengurangi dispersi warna adalah untuk mempersempit lebar spektral pemancar. Laser, misalnya, memiliki lebar spektral yang lebih sempit daripada LEDs. Laser monokromatik hanya memancarkan satu panjang gelombang dan oleh karena itu, tidak berkontribusi pada dispersi warna.
Panjang gelombang di mana Grup menunda dispersi serat atau bahan nol. Kategori: optik umum, Optik serat, dan panduan gelombang. Simbol Formula: propolis 0.
Modul Ating dispersi (atau DCM) digunakan untuk mengimbangi dispersi kumulatif dalam serat mode tunggal dan koefisien dispersi digunakan untuk mengkhususkan nilai dispersi. Nilai untuk SMF biasa adalah sekitar 16 ~ 17 ps/(nm * km) pada 1550nm.
TDCM (modul dispersi seimbang) digunakan untuk dispersi sinyal optik. Untuk WDM: modul DCM dipasang pada bingkai DCM dan digunakan untuk kompensasi dispersi positif serat transmisi untuk membantu mempertahankan bentuk sinyal elastis. Sangat fleksibel dalam aplikasi dengan beragam nilai.
Tunabilitas dalam DWDM telah menjadi persyaratan kunci untuk kedewasaan teknologi selama bertahun-tahun dari pengenalan laser yang dapat Distel, penerima broadband, dan amplifier tangkapan variabel.
